Refugi de l’Illa | Arquitectura en fusta a alta muntanya
Un refugi contemporani i autosuficient que integra arquitectura i sostenibilitat a la Vall del Madriu

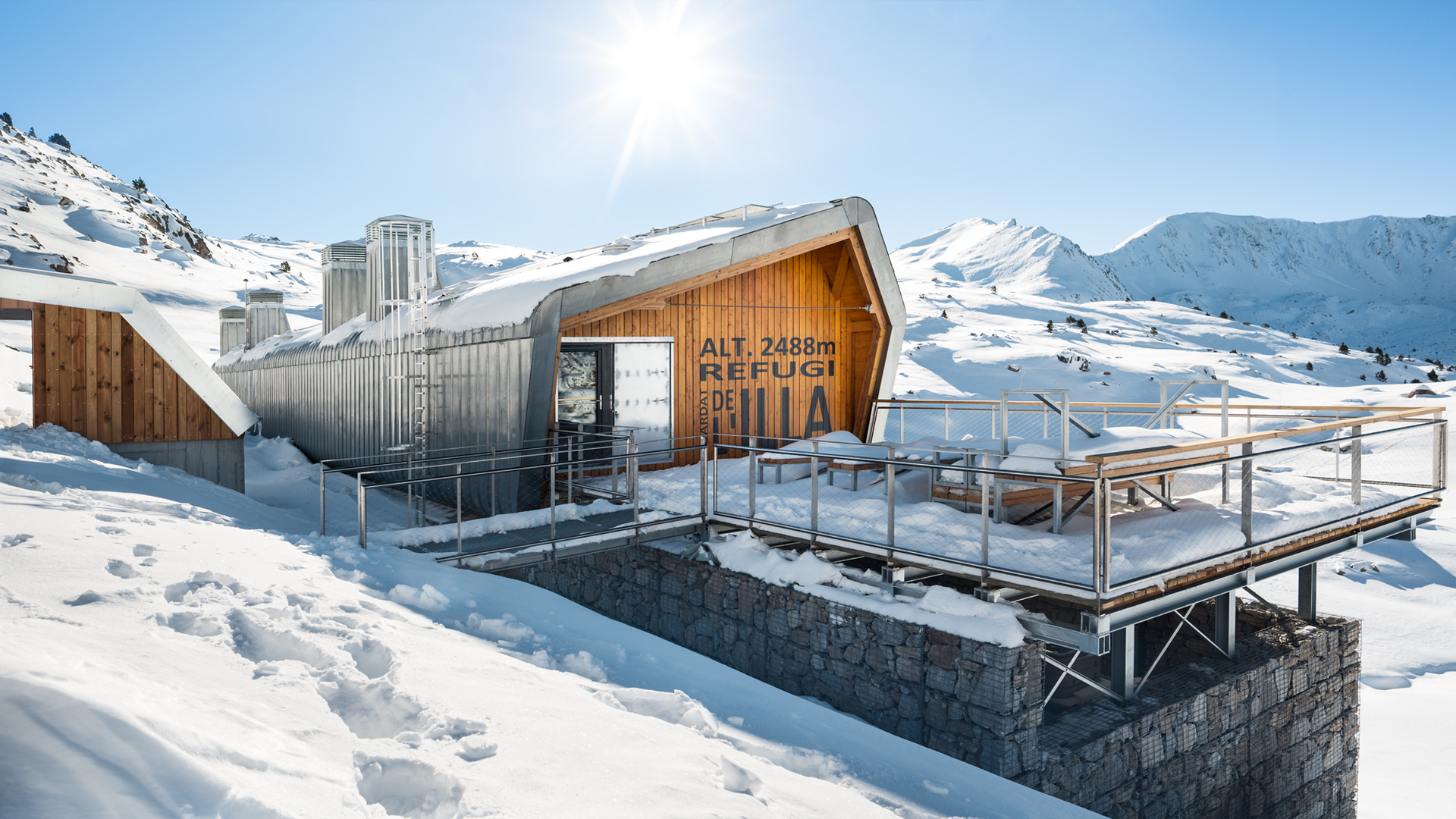

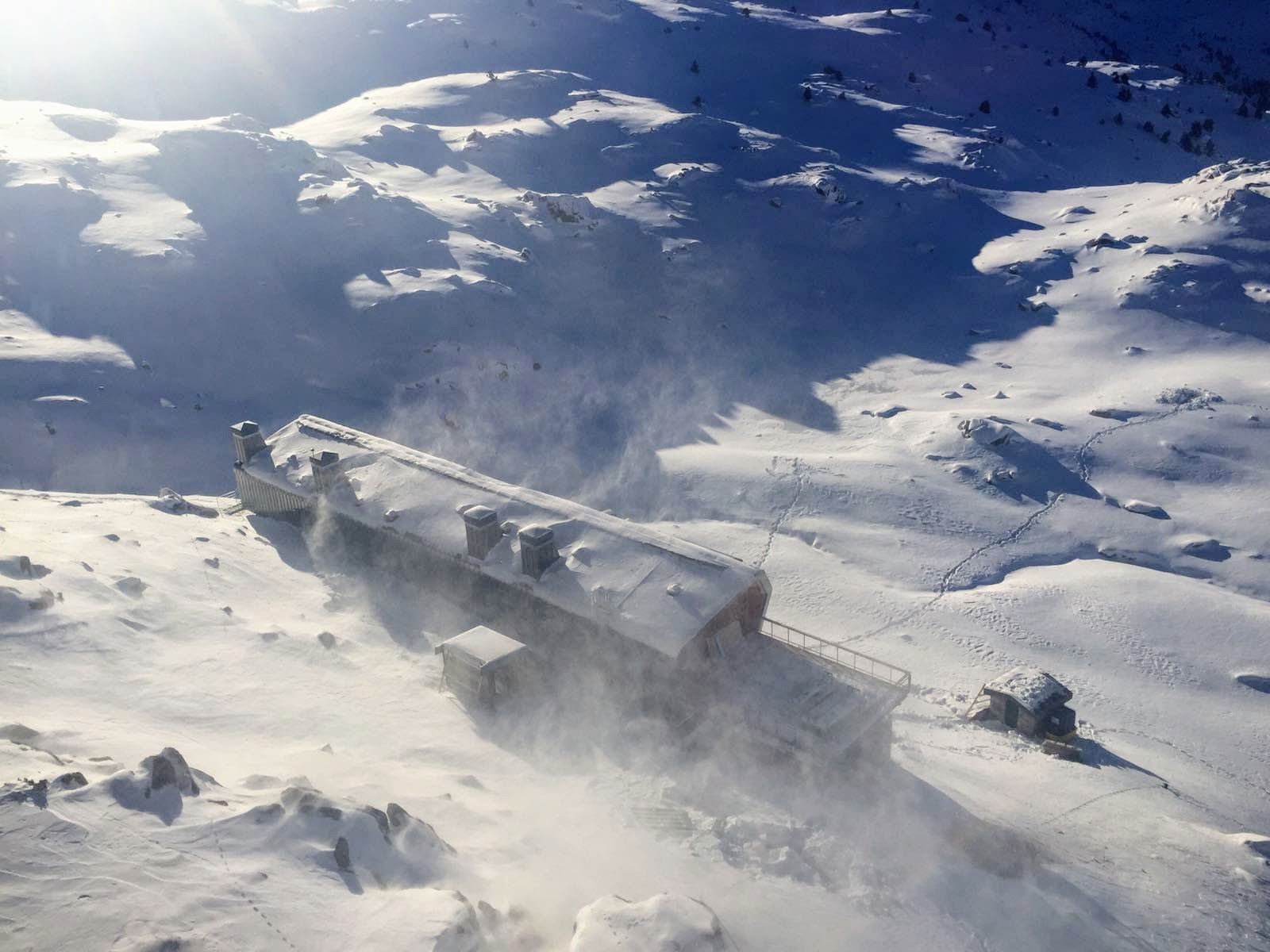

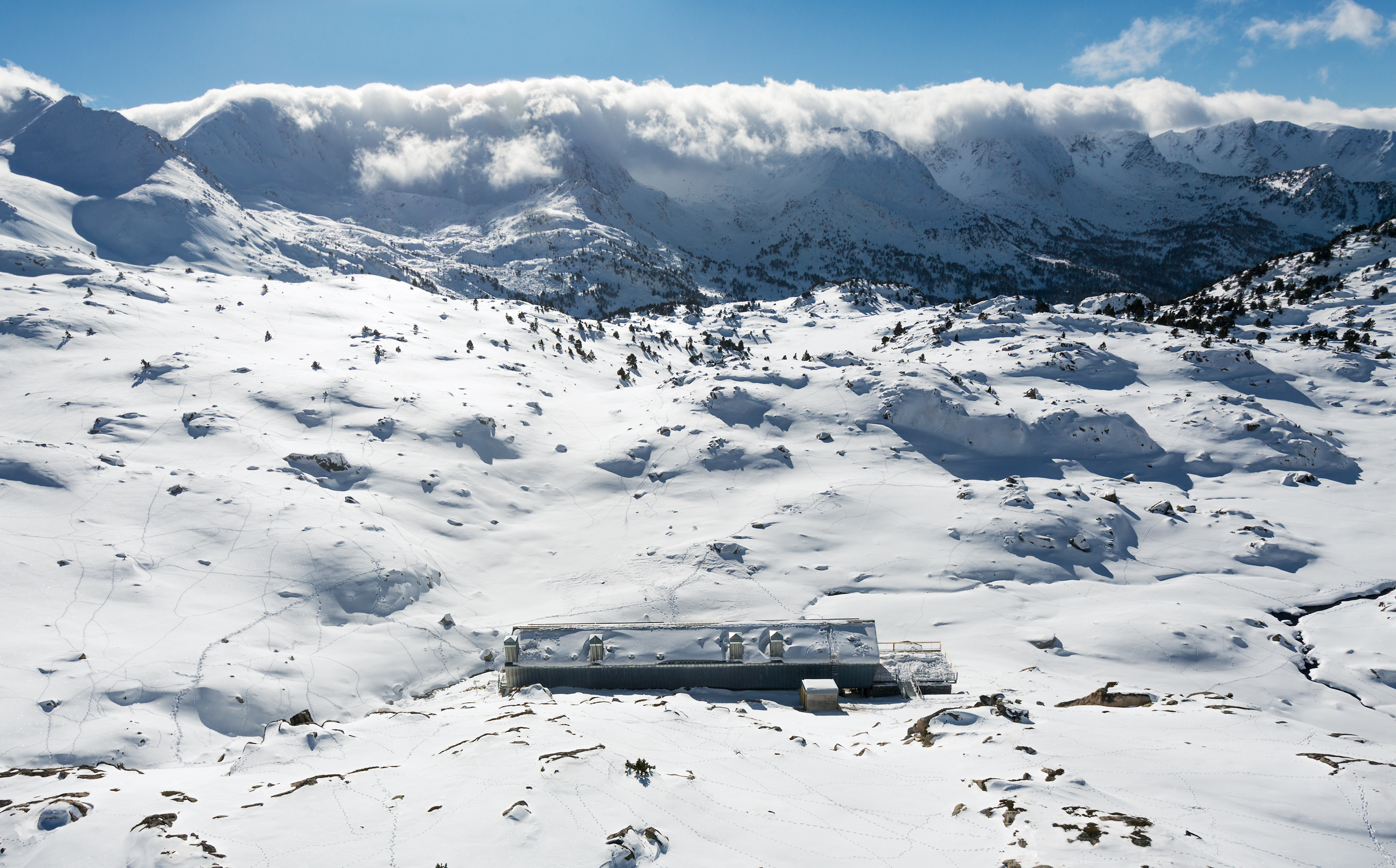

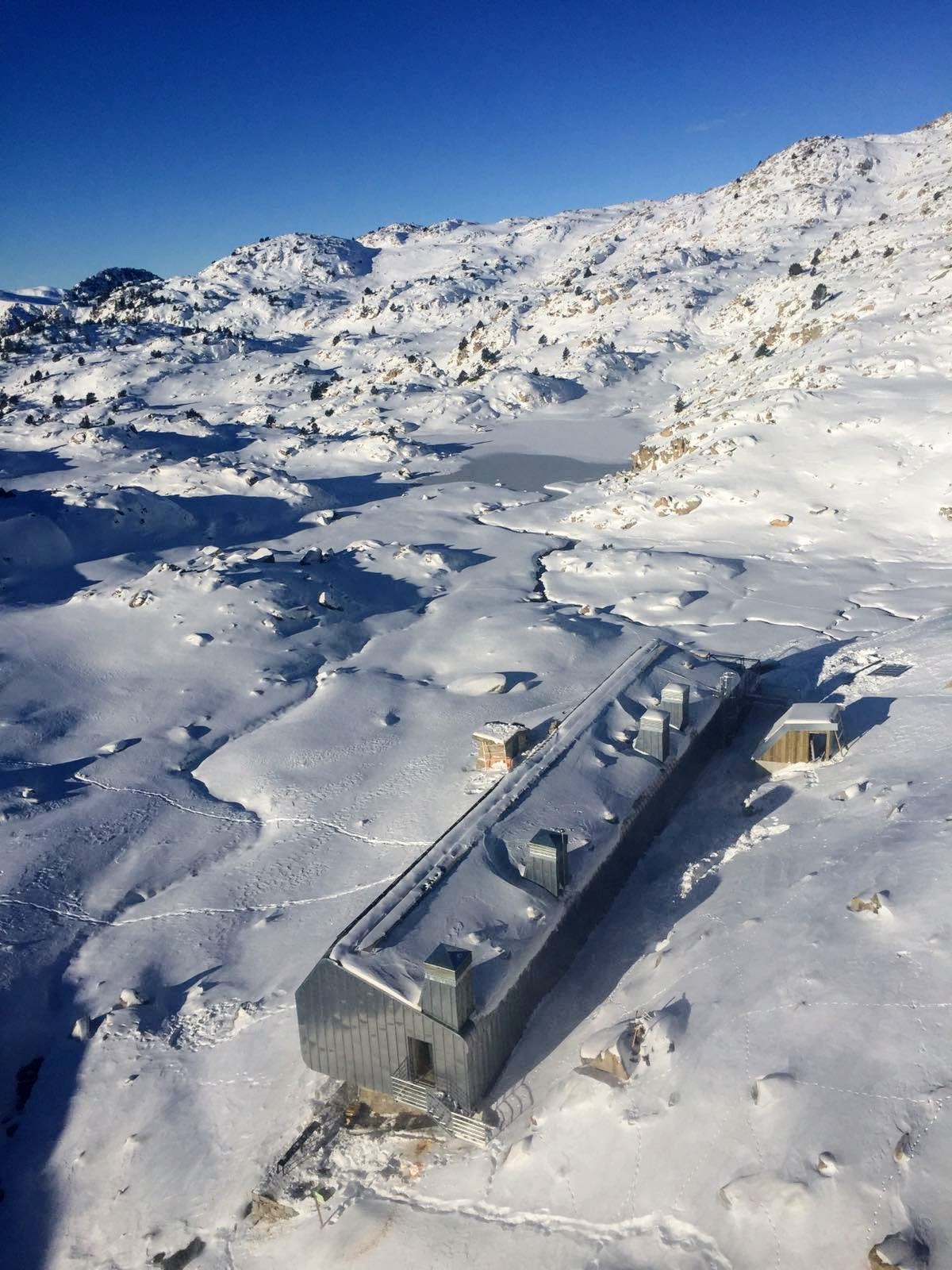

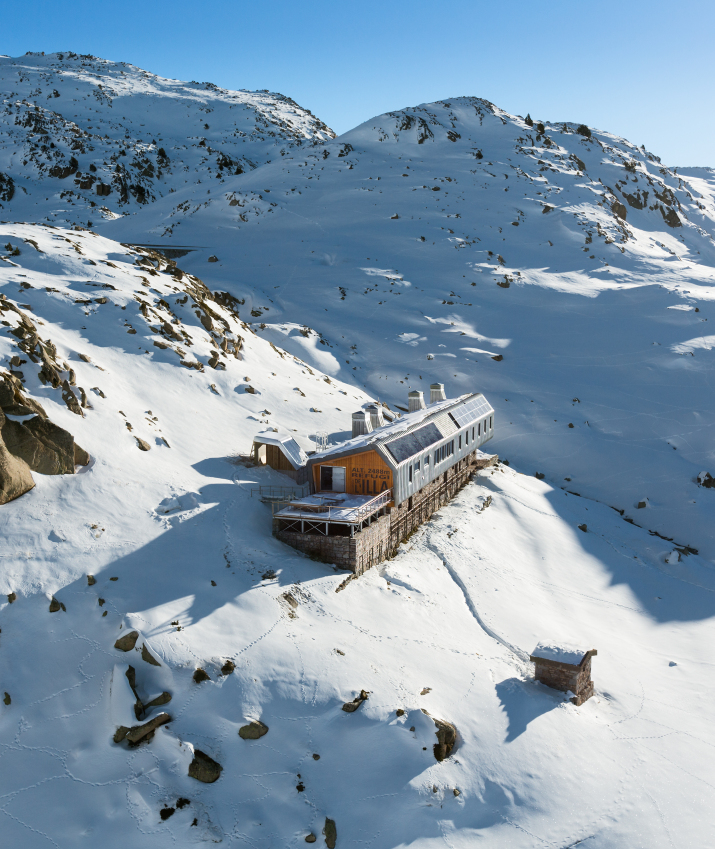

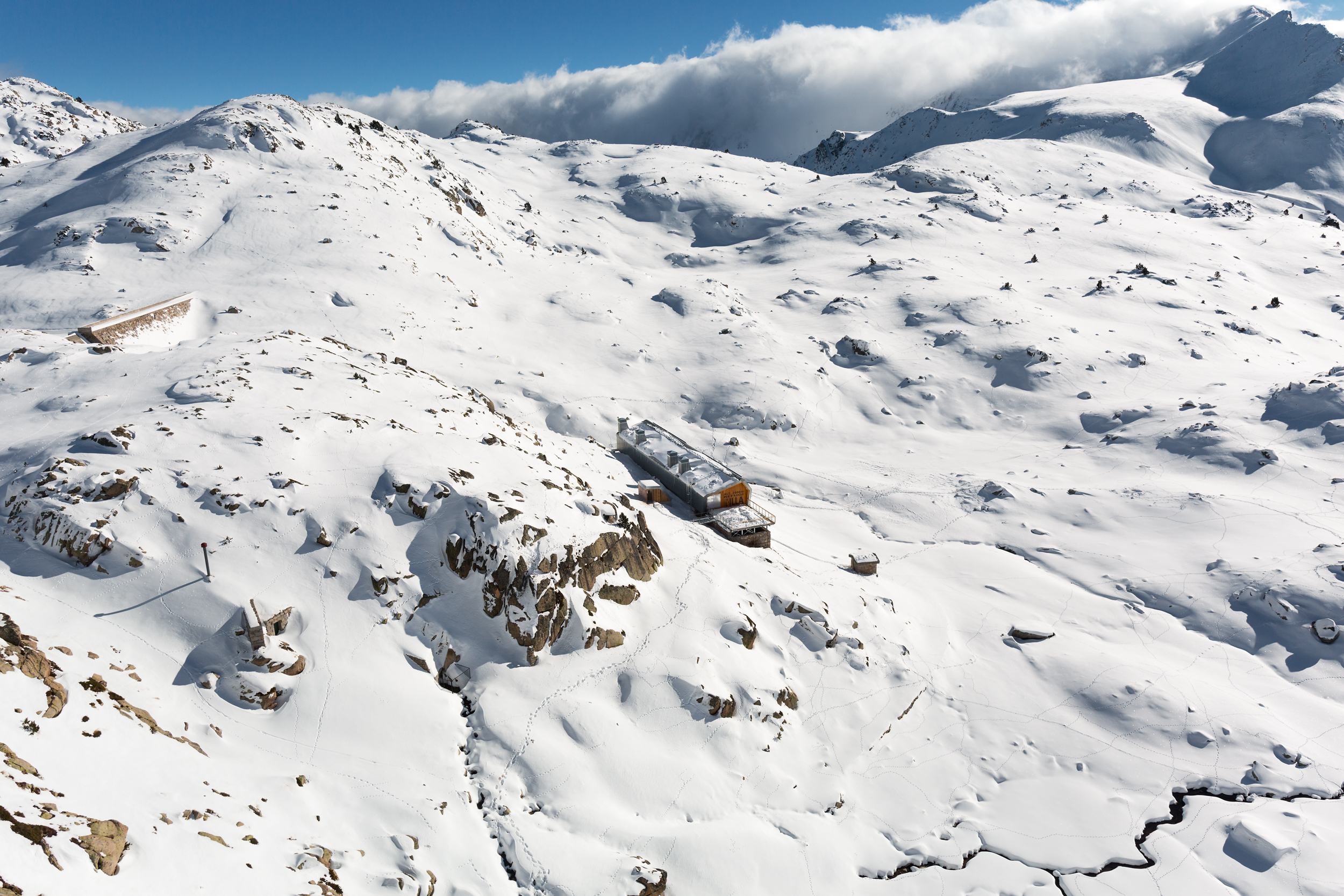

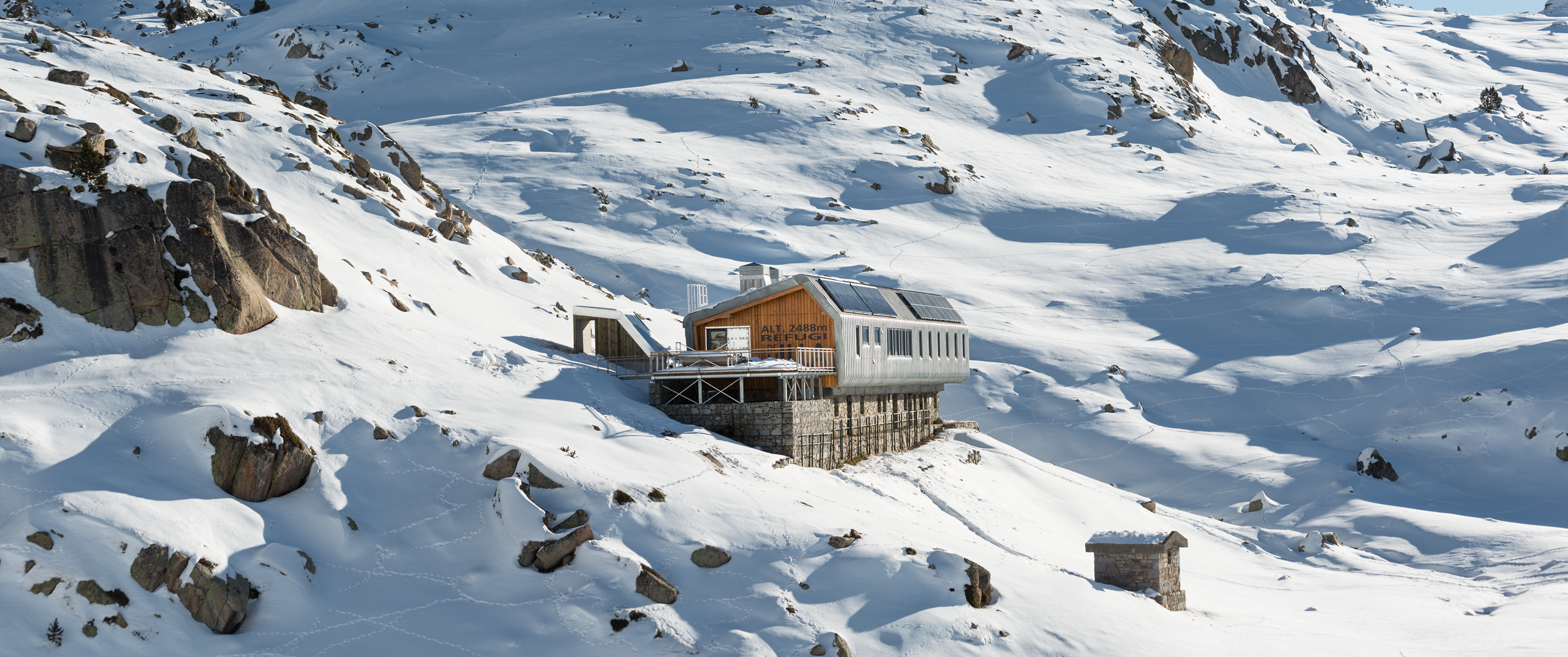

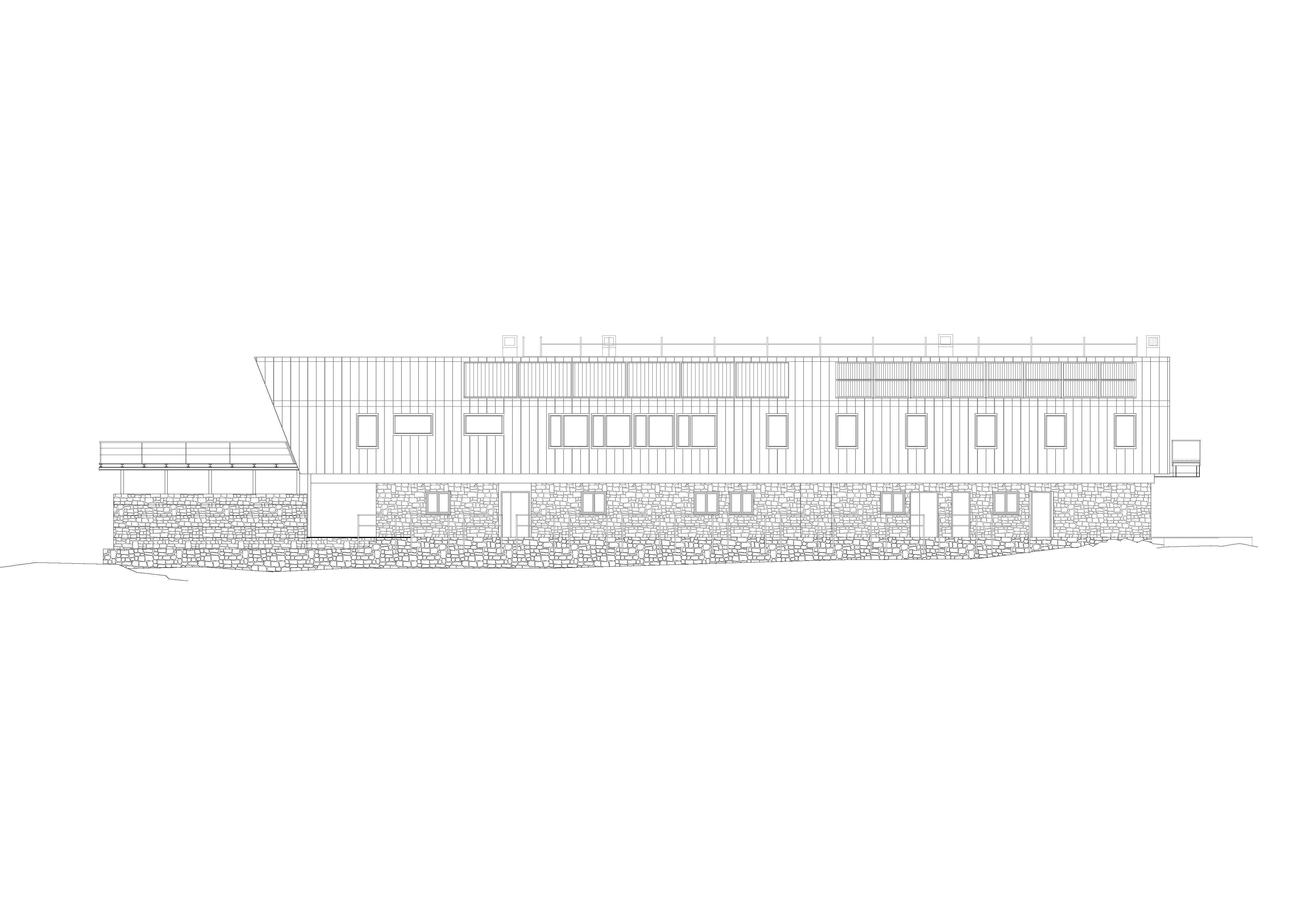

El Refugi guardat de l’Illa es troba a 2.488 metres d'altitud a la Vall del Madriu-Perafita-Claror, patrimoni mundial de la UNESCO. El nou refugi guardat es col·loca a sobre de l’edifici existent recolzant-se sobre els antics murs de pedra utilitzant-lo com a sòcol estructural per minimitzar el cost de la fonamentació, els moviments de terra i l’impacte en l’entorn. S'ha realitzat un edifici energèticament autònom amb estructura de fusta vista en el seu interior.
- Localització: Vall del Madriu-Perafita-Claror
- Realització: 2018
- Programa: Refugi de muntanya
- Client: Govern d'andorra
- Superfície: 470 m2
- Estat: Construït
- Equip: Estructura: BEAL AEC, Consultor Fusta: Miguel Nevado i Simonin, Instal·lacions: R3e, Paisatgisme: Ginjaume Paisatge, Fotografia: Pol Viladoms
Donat que per la seva construcció només s’hi podia accedir en helicòpter, l’elecció de materials lleugers i prefabricats ha estat essencial per a reduir els costos de transport i les emissions de CO2. El resultat és que l’edifici pesa aproximadament el terç d’una construcció convencional de les mateixes característiques i s’ha construït en tan sols 8 mesos.

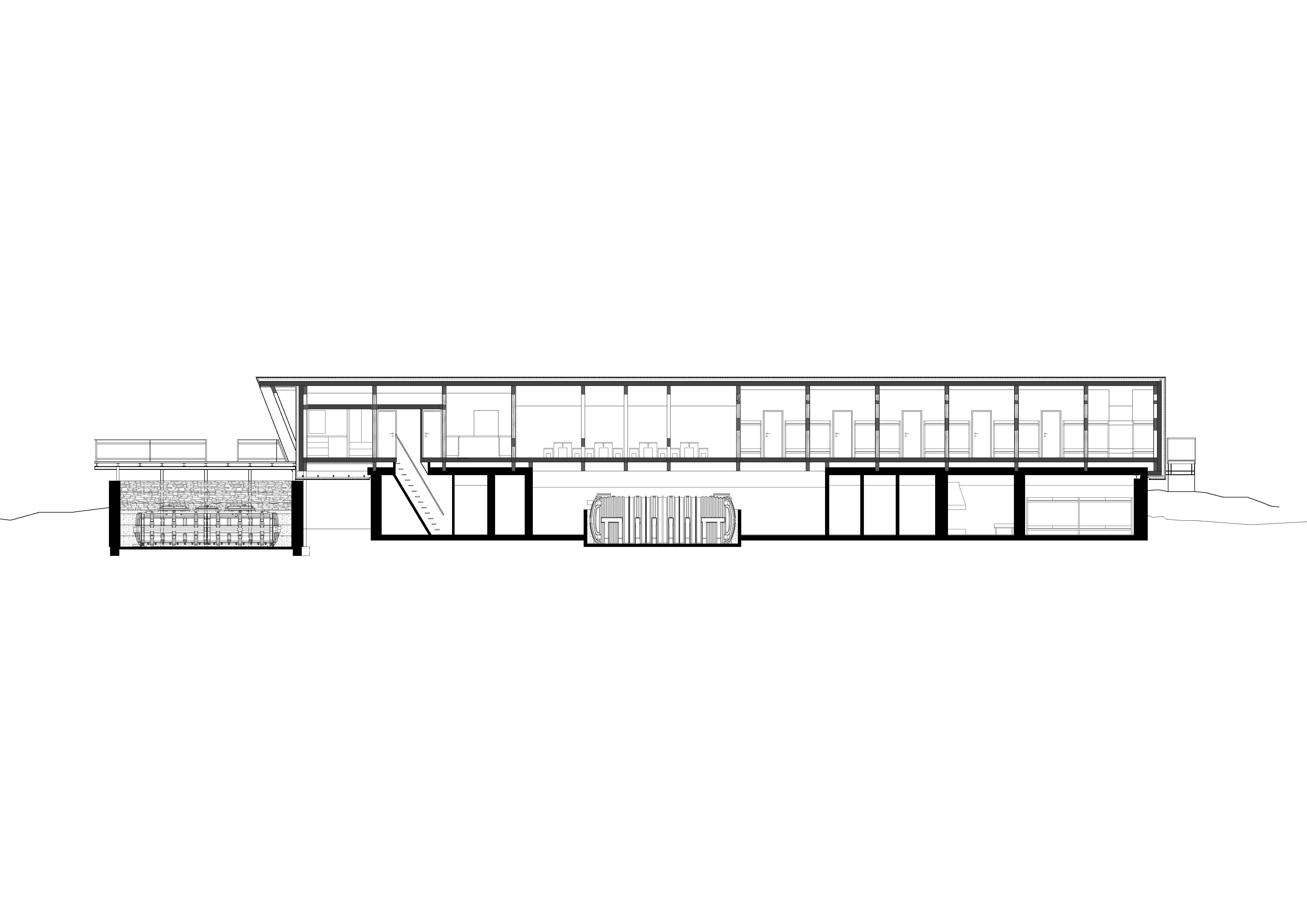

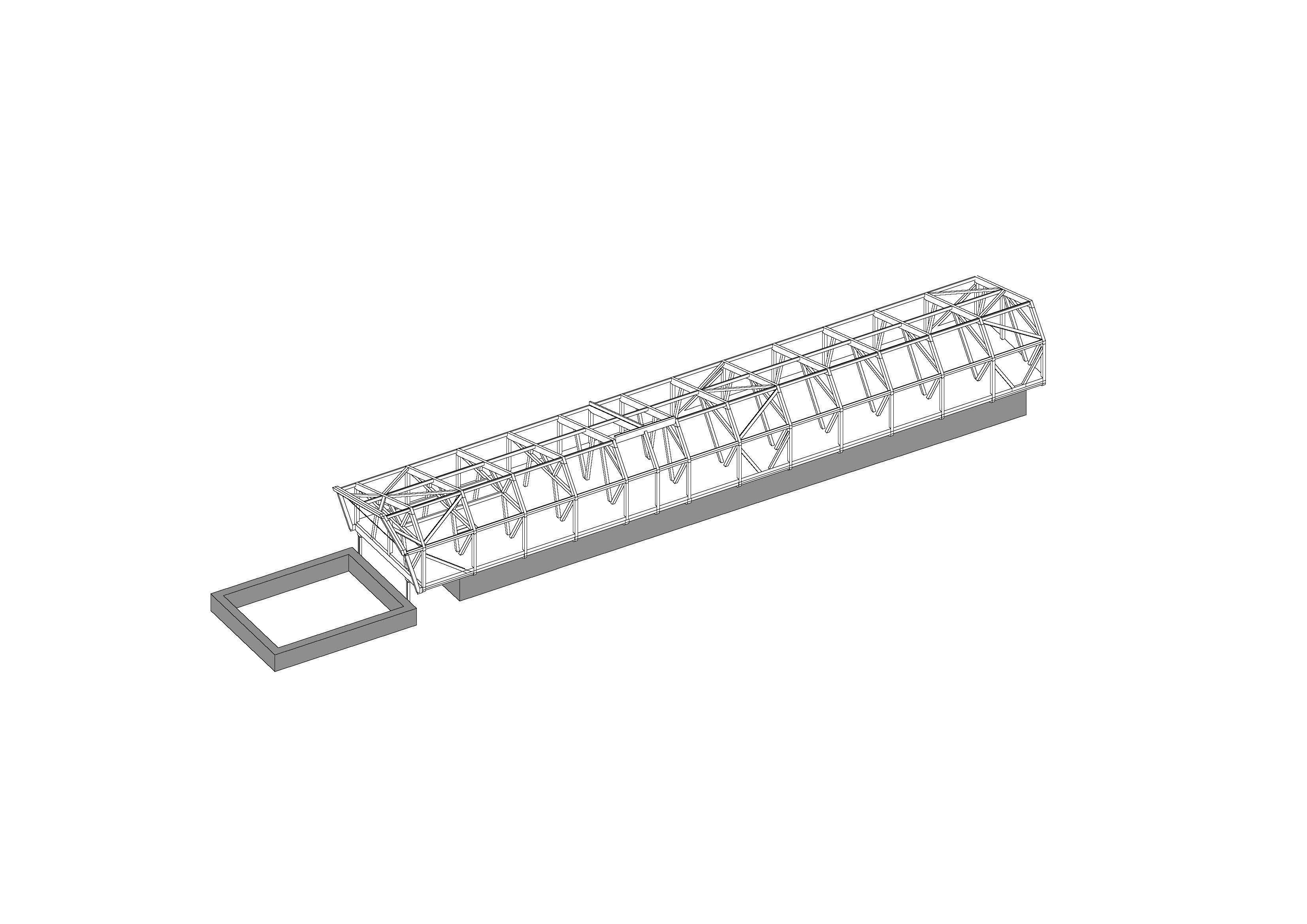

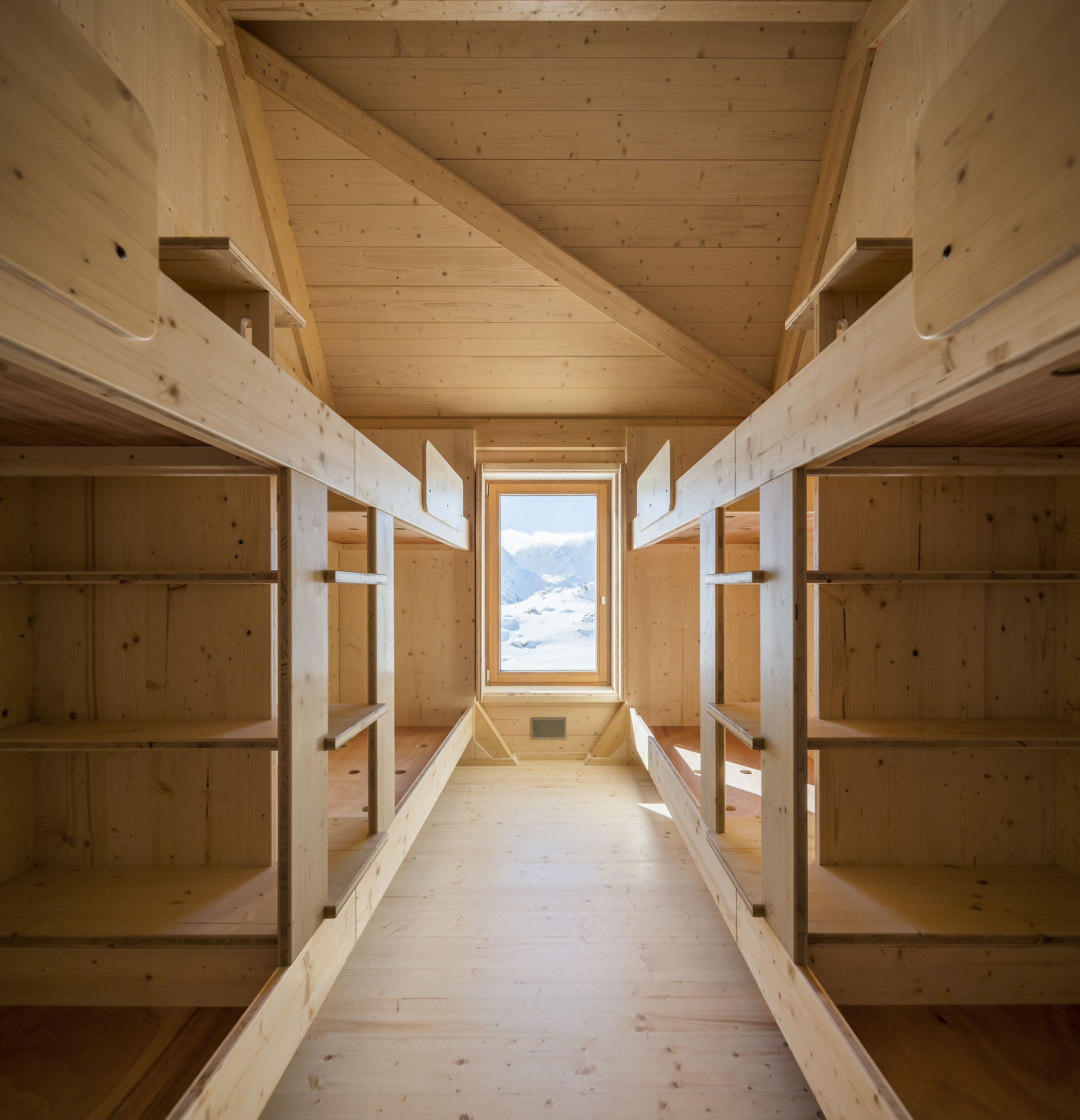

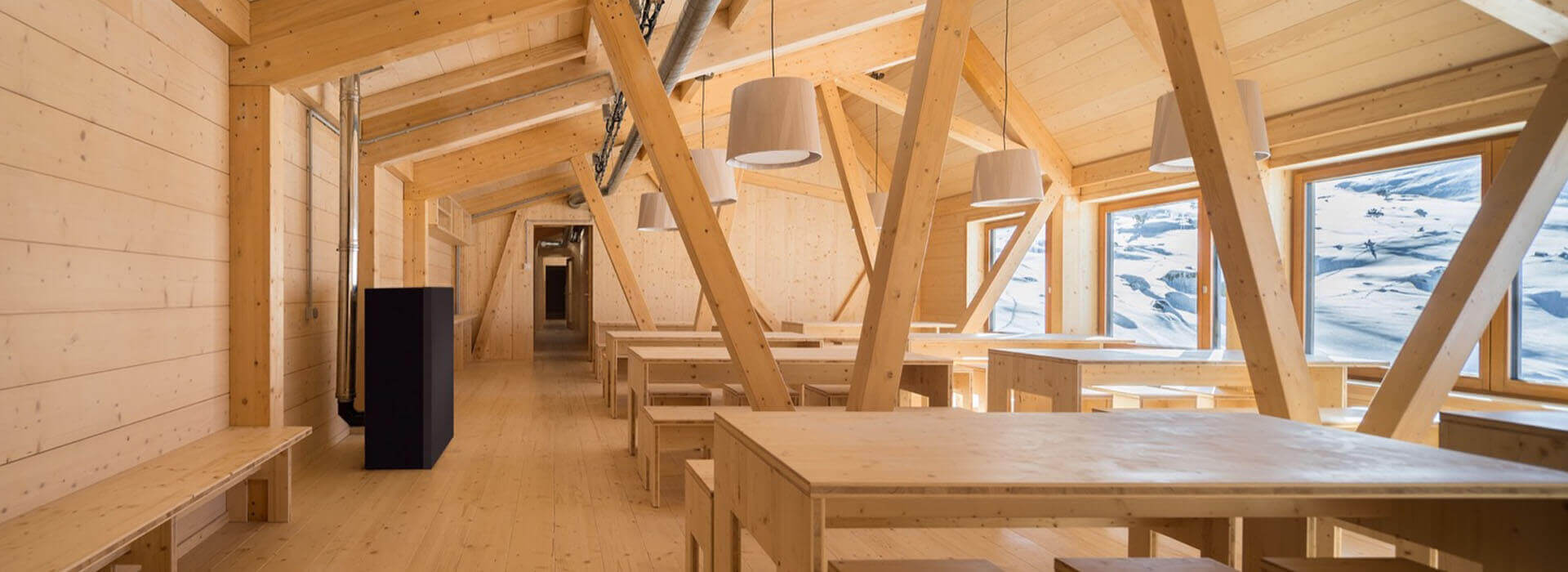

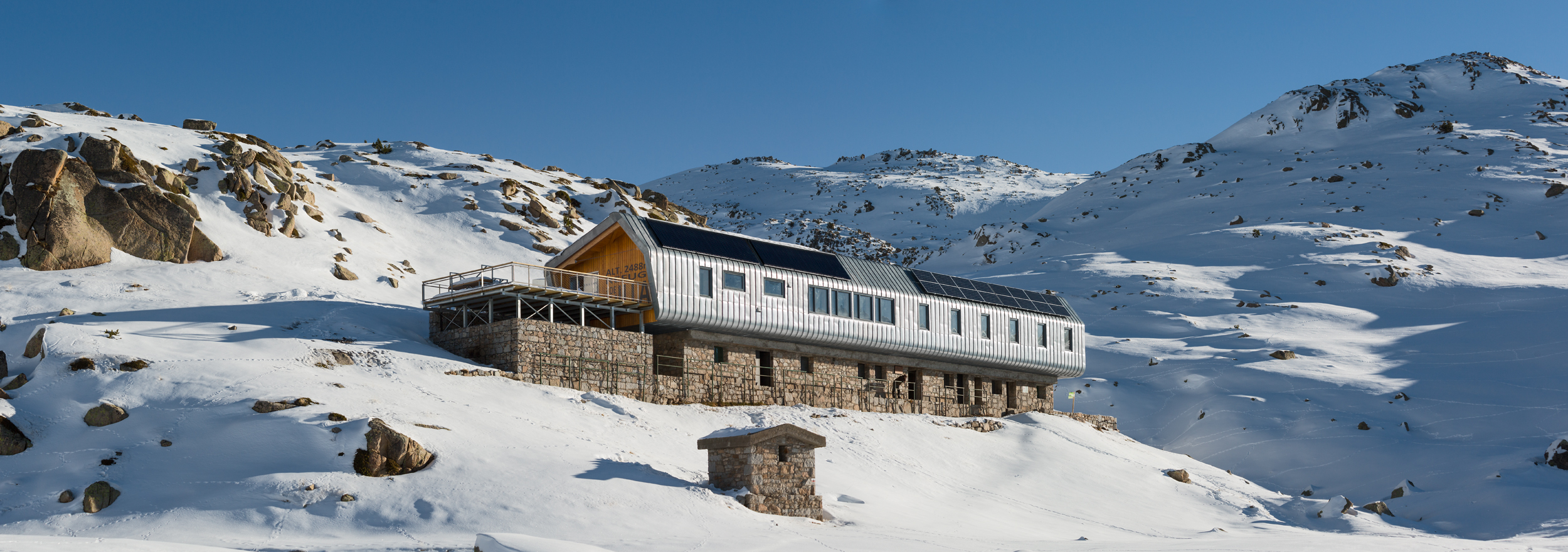

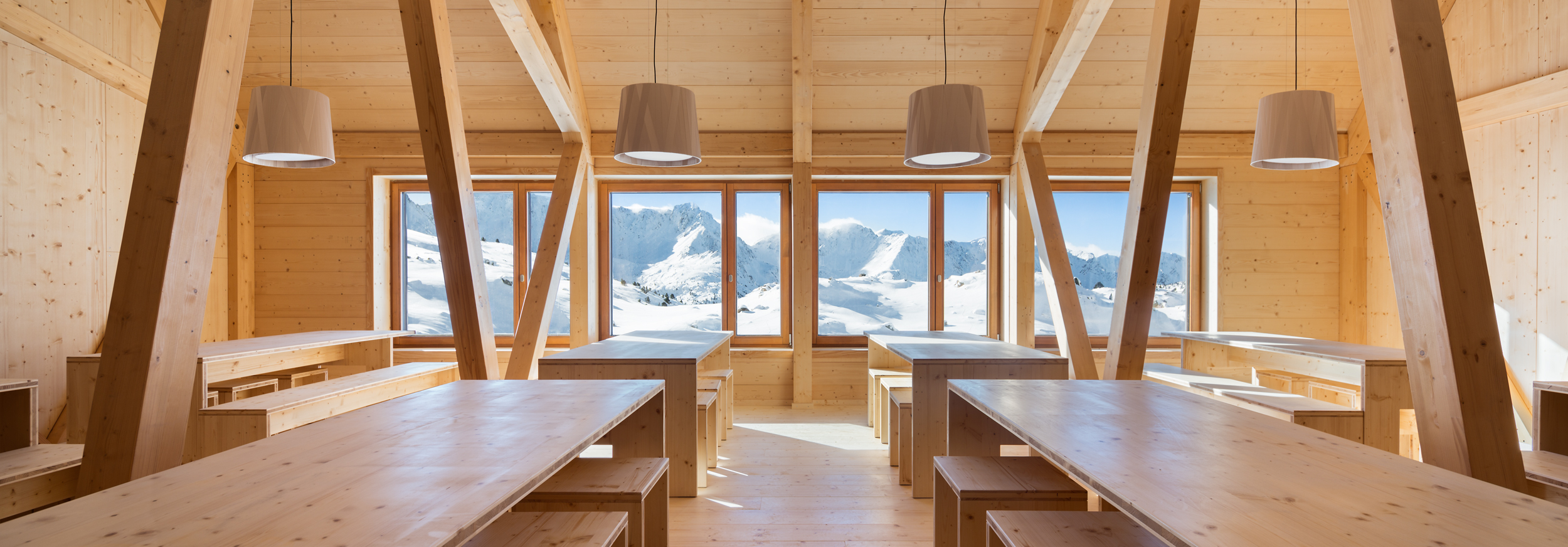

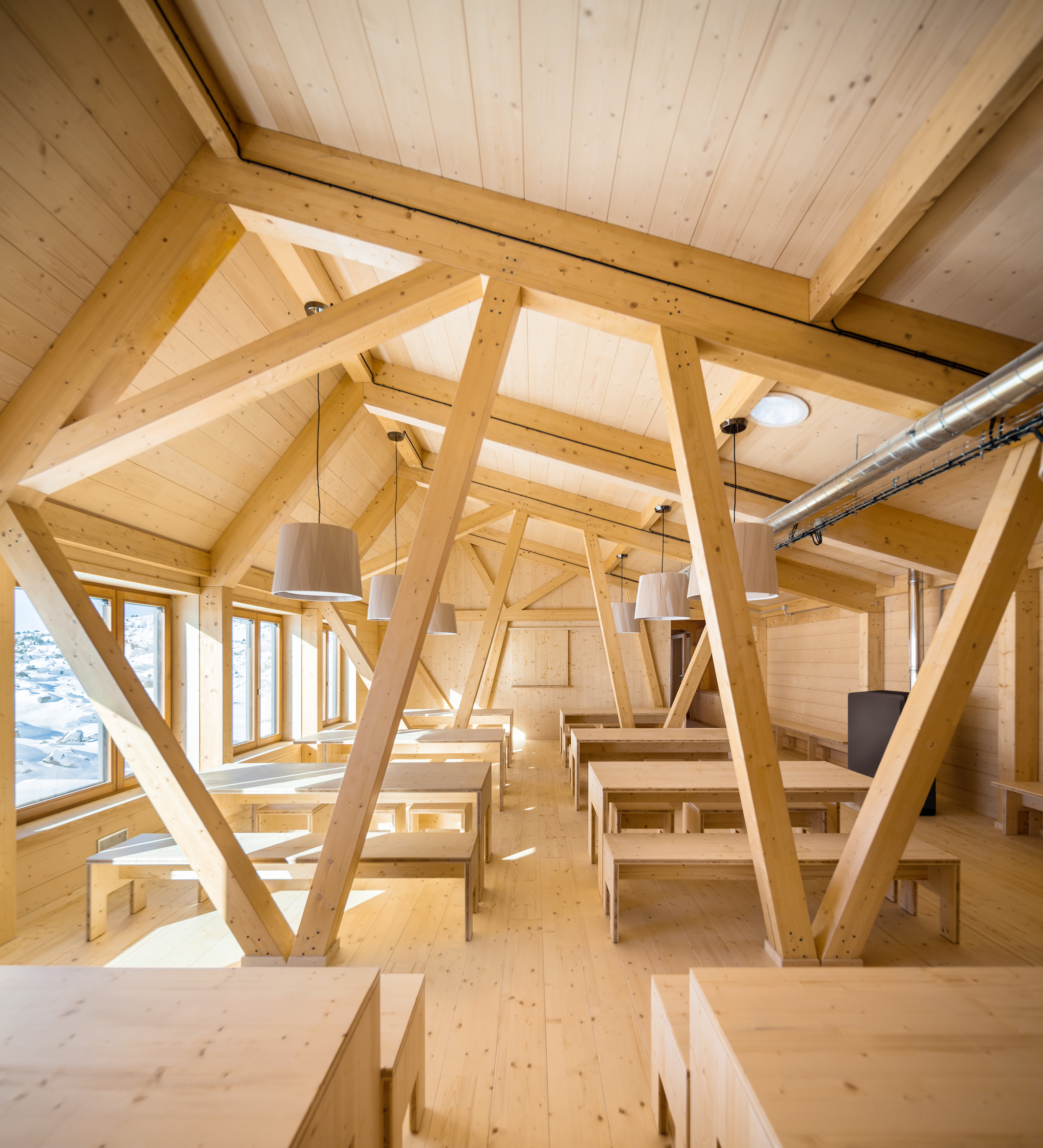

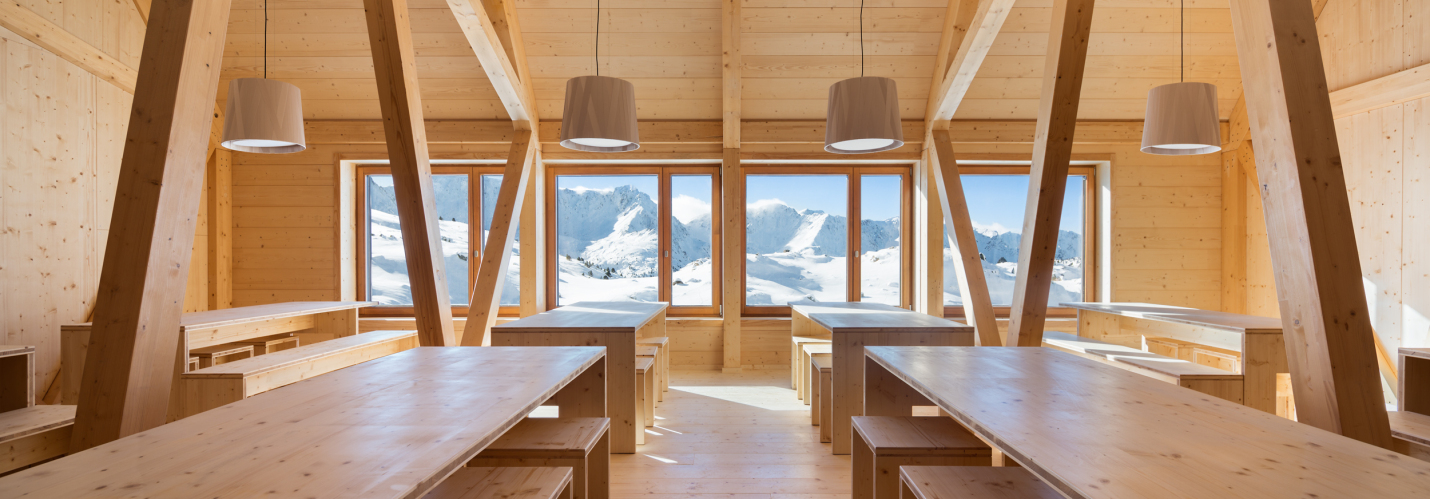

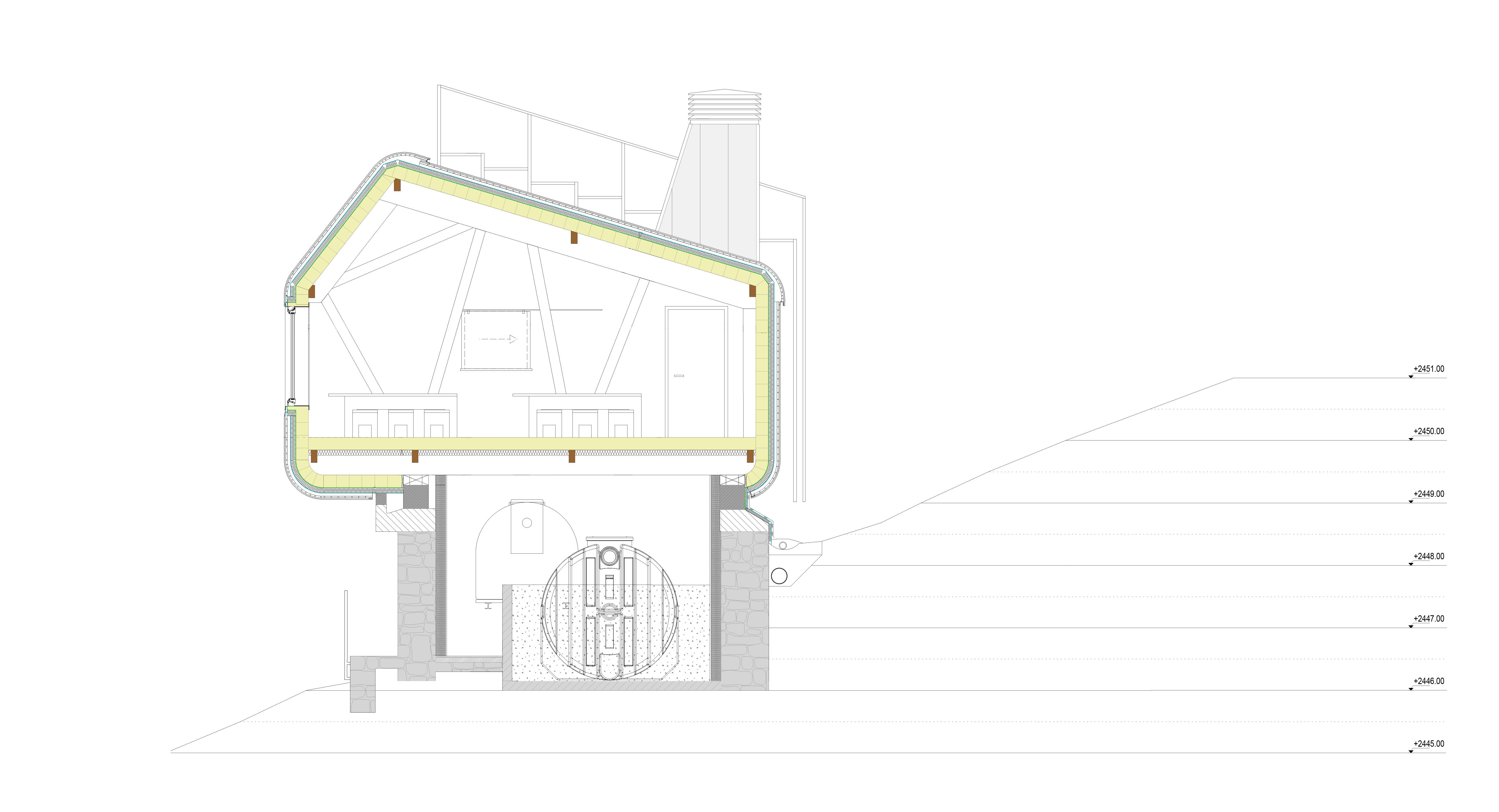

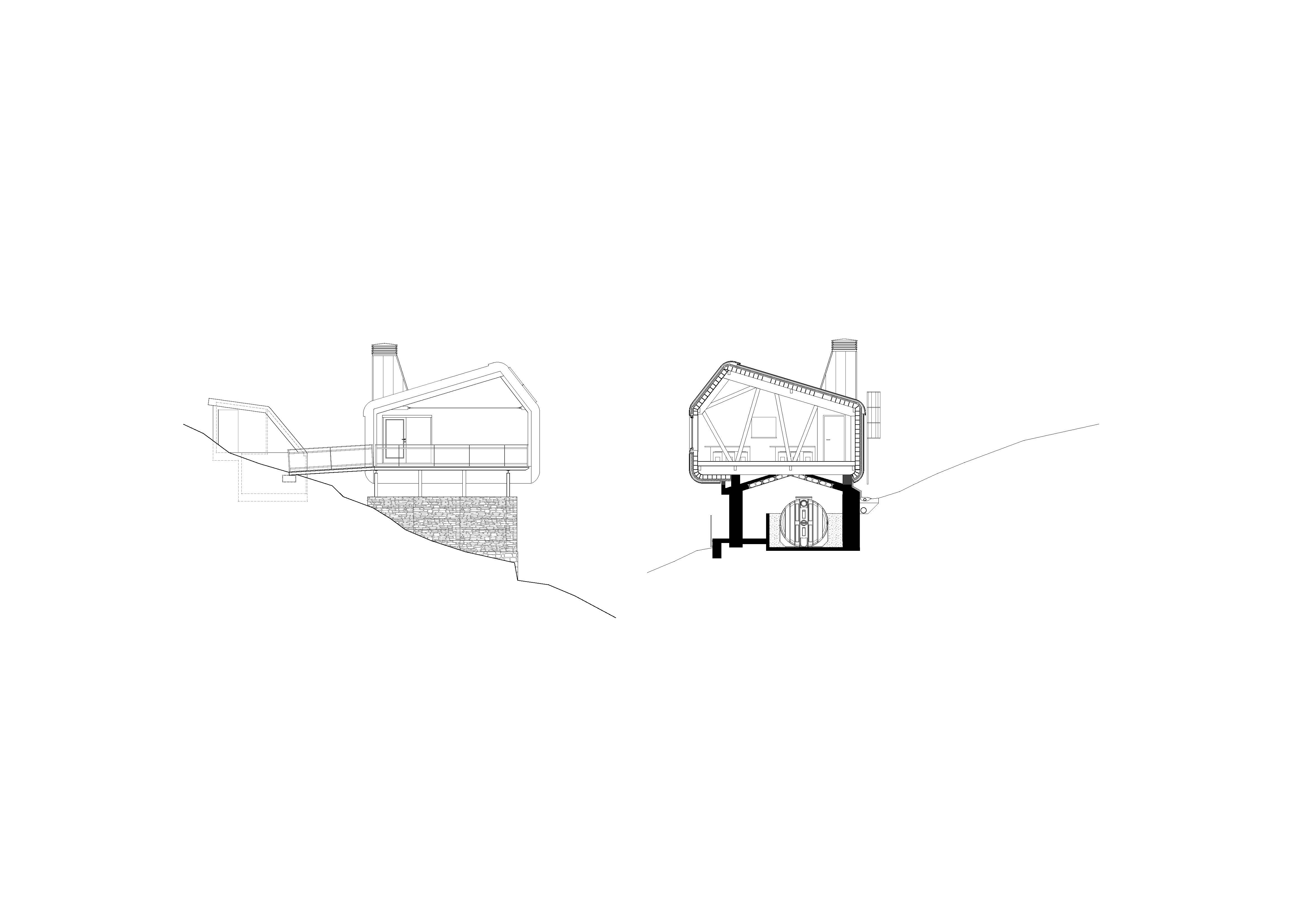

L’estructura consisteix en un conjunt d’encavallades de fusta que aprofiten tota l’alçada de la secció per traslladar les elevades càrregues de neu des de la coberta als murs existents i permeten alhora l’important voladís de la façana sud. Tenint en compte conceptes de suficiència en l'ús dels materials, s'ha deixat vista l’estructura de fusta en el seu interior proporcionant gran calidesa i confort, dotant el refugi d’un aspecte acollidor pels muntanyencs.

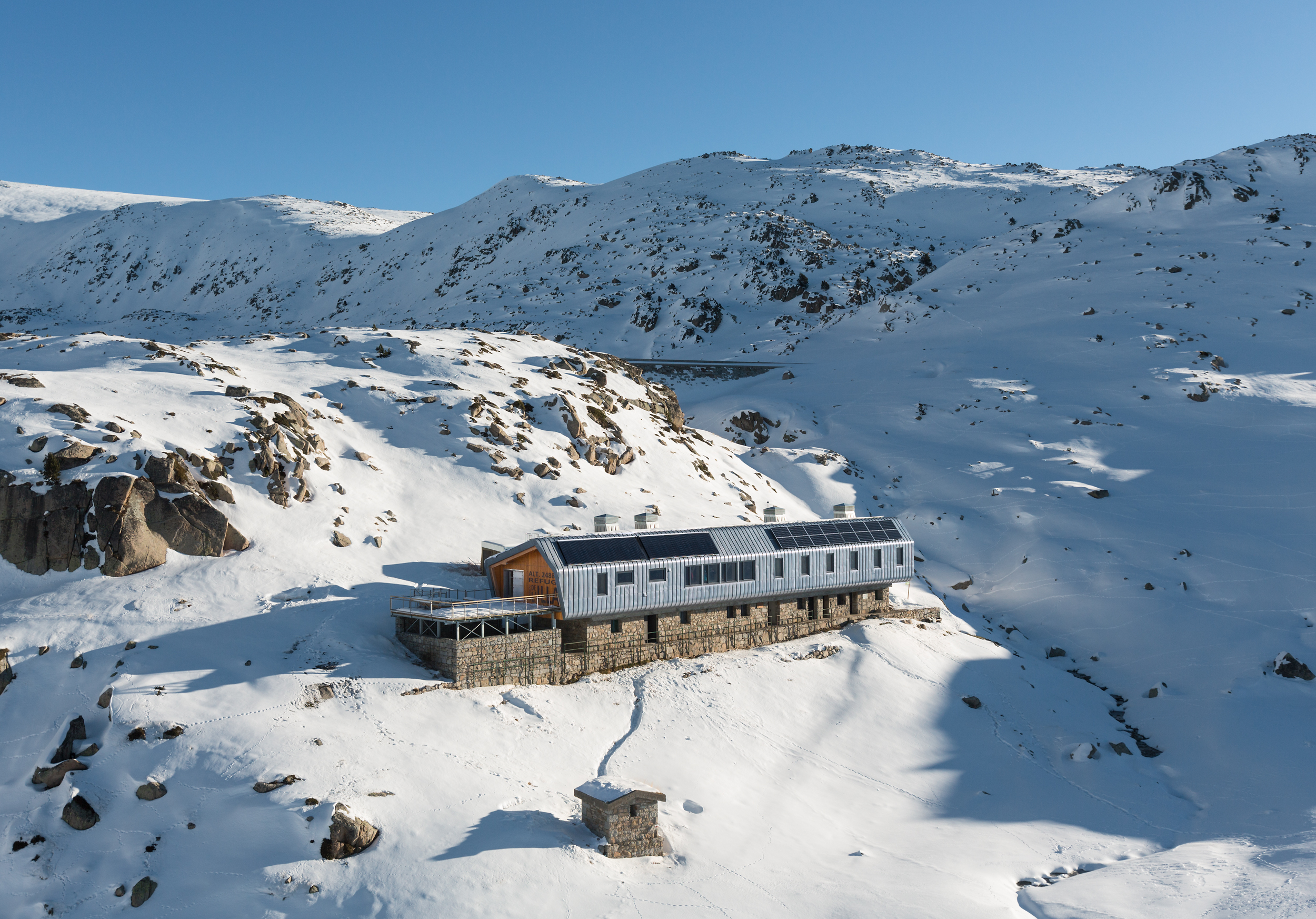

Pel que fa a les instal·lacions, el refugi està totalment desconnectat de qualsevol xarxa d’abastiment i l’energia es produeix amb plaques solars tèrmiques i fotovoltaiques. La inclinació de la coberta de 52º en el vessant sud, és l'òptima per maximitzar la captació d’energia de les plaques solars. Per aquest motiu s’ha reduït la demanda energètica amb una envolupant molt aïllada i s’ha implantat un eficient sistema de ventilació controlada amb recuperador de calor.
El resultat final és un refugi de muntanya que dóna resposta als requeriments actuals, està adaptat als condicionants extrems de l’entorn i preparat per allotjar tant als excursionistes com als guardes que conviuran d’una manera confortable i sostenible en un entorn únic i privilegiat.
ESTRATÈGIES BIOCLIMÀTIQUES
- Simulació energètica per calcular i optimitzar al funcionament climàtic de l’edifici.

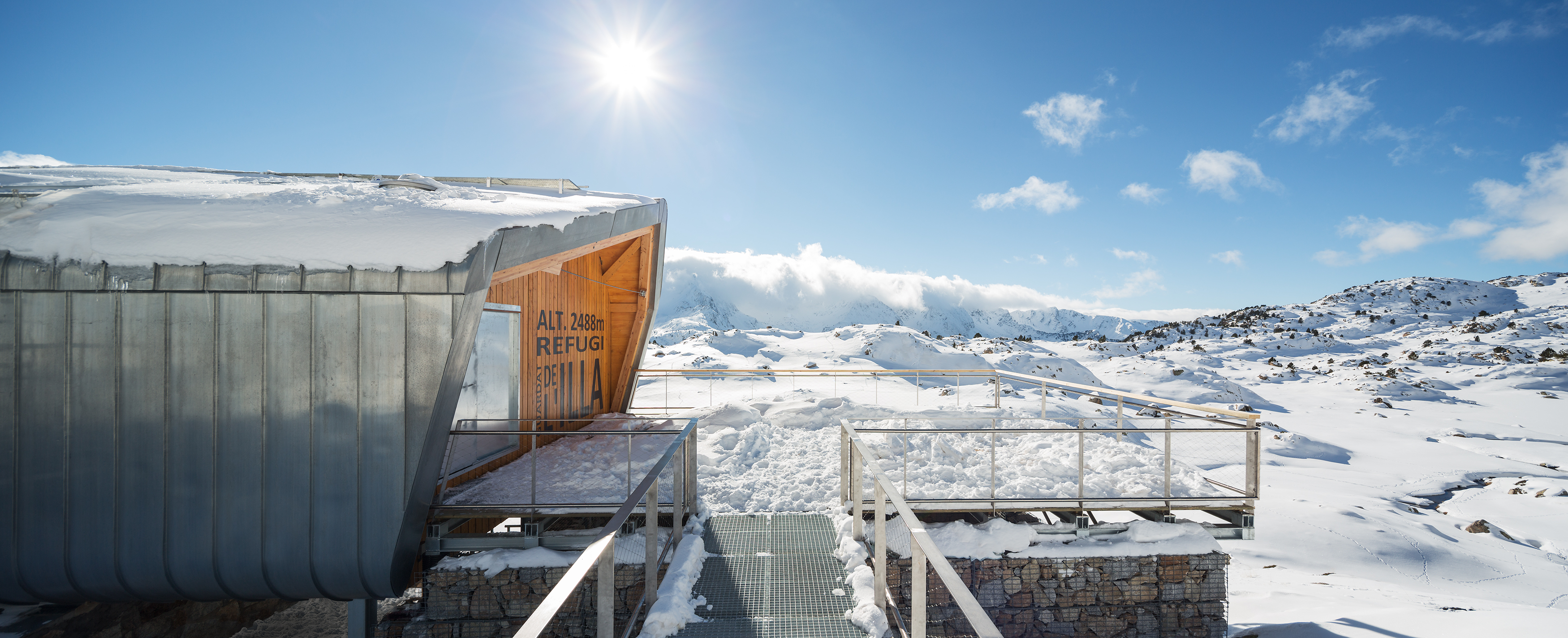

- Millora de l’envolupant tèrmica incrementant l’aïllament amb uns panells "sandwich" de fusta i aïllament en l'interior i una xapa de zenc conínua per garantir l'estanqueïtat a l'aigua i a les acumulacions de neu.
- Reducció de ponts tèrmics donant continuïtat a l’aïllament per l’exterior de l’estructura.
- Optimització de les obertures per maximitzar la captació solar, obertures a sud i pous de llums en el vessant nord de la coberta per garanir la il·luminació natural.
- Espais intermedis per afavorir el funcionament climàtic passiu de l’edifici amb dos tallafreds que serveixen per guardar el material d'esquí i les botes de muntanya.
- Sistema de ventilació mecànica controlada amb recuperació de calor per evitar pèrdues energètiques en la ventilació.
- Utilització de sistemes actius d’alta eficiència per la producció de l'aigua calenta amb panells solars i plaques fotovoltàiques per a la producció de l'ènergia elèctrica.
ESTRATÈGIES EN L’ÚS DE RECURSOS
- Ús de materials amb baixa energia incorporada com la fusta i la pedra del lloc amb gavions per evitar traslladar morter.
- Limitar l'ús de l'aigua en les dutxes amb temportizadors i aixetes temporitzades.
- Reutilització dels murs de l'edifici existent com a fonamentació pel nou edifici.
- Estructura de fusta com a embornal de CO2.
- Elecció de sistemes constructius i materials lleugers per reducció de l'impacte del transport en helicòpter.

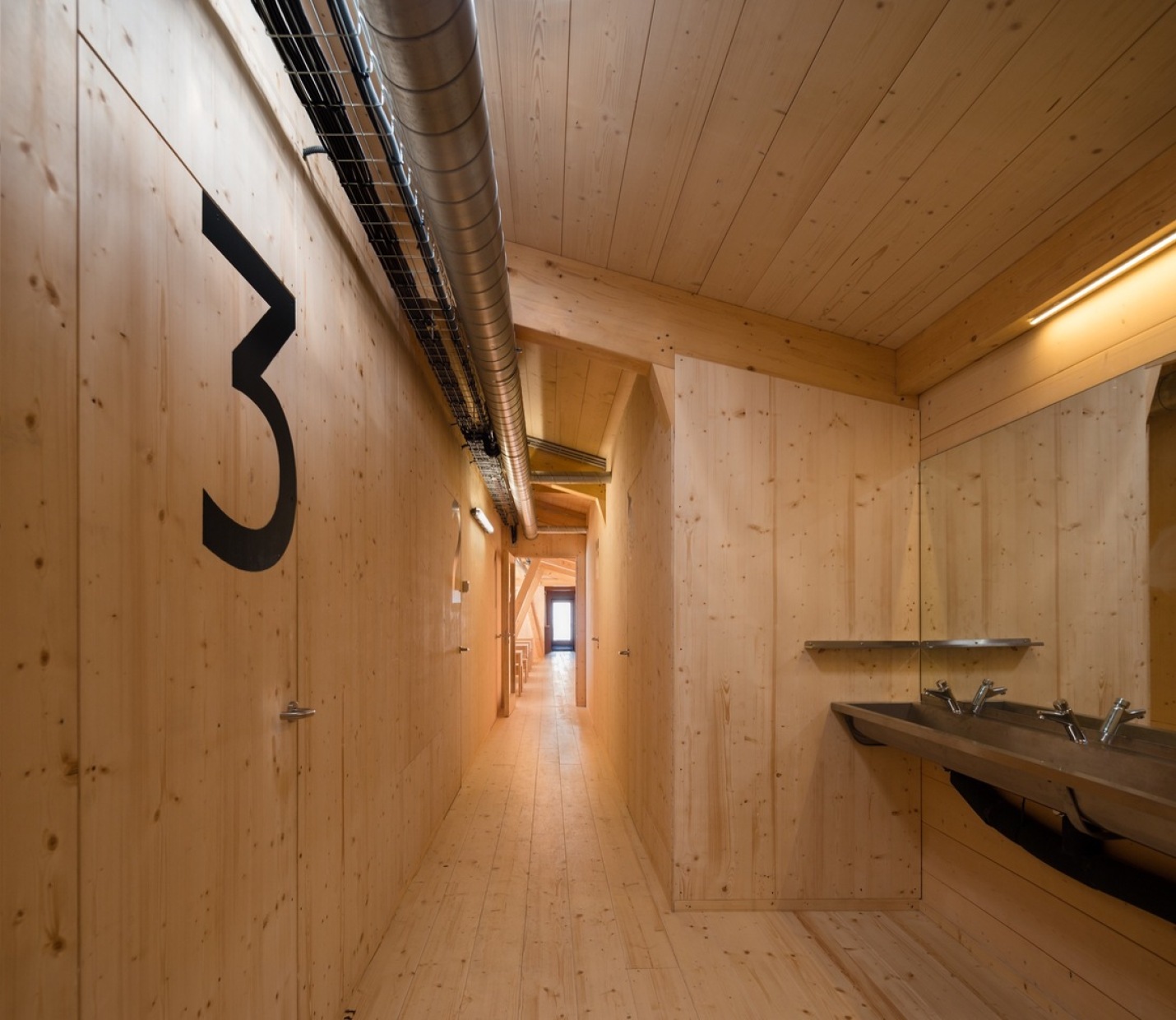

- Suficiència de materials utilitzant el mínim de recursos necessaris: estructura vista com a acabat, no utilitzar falsos sostres i instal·lacions vistes que en faciliten el seu manteniment.
- Sistema de depuració autònom amb una fossa sèptica, filtre de coco i rasa d'infilatració per depurar les aigües residuals per a la protecció i preservació dels sistemes aquàtics i les molleres properes.
